เข้าใจแนวคิดหลักอย่างรวดเร็ว

OM1, OM2 และ OM3: นี่คือมาตรฐานเกรดของใยแก้วนำแสงที่กำหนดโดยองค์การมาตรฐานสากล/คณะกรรมการไฟฟ้าสากล (ISO/IEC 11801) และ TIA (สมาคมอุตสาหกรรมโทรคมนาคม) "OM" ย่อมาจาก "Optical Multi-mode" ตัวเลขที่สูงขึ้นแสดงถึงประสิทธิภาพที่ดีขึ้นและรองรับอัตราการส่งข้อมูลที่สูงขึ้น

G.651: นี่คือรหัสมาตรฐานสำหรับ "50/125" μ "ใยแก้วนำแสงมัลติโหมด OM1" (OM1, OM2, OM3) เป็นคำที่กำหนดโดยสหภาพโทรคมนาคมระหว่างประเทศ (ITU-T) คุณอาจคิดว่ามันเป็นคำทั่วไปหรือเป็นคำที่ใช้มาก่อน OM1, OM2, OM3 และใยแก้วนำแสงอื่นๆ ในระบบมาตรฐานอื่น

การวิเคราะห์ความแตกต่างโดยละเอียด

1. เส้นใย OM1 (มาตรฐาน ISO/IEC)

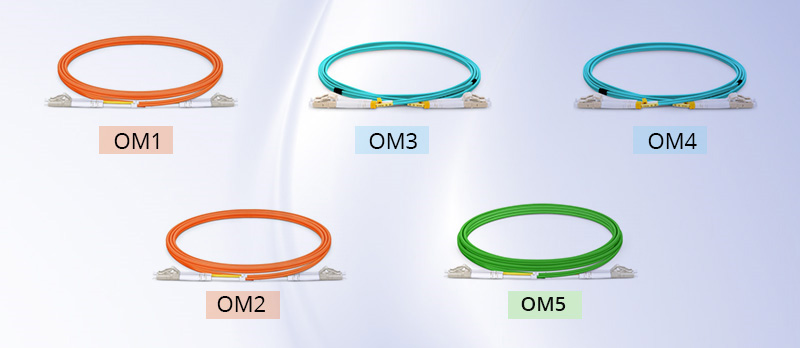

ลักษณะ: เส้นผ่านศูนย์กลางแกนกลางคือ 62.5 มม. μ ม. เส้นผ่านศูนย์กลางของวัสดุหุ้มคือ 125 μ ม. โดยทั่วไปแล้ว เสื้อชั้นนอกจะเป็นสีส้ม

แหล่งกำเนิดแสงและแบนด์วิดท์: เดิมทีออกแบบมาสำหรับแหล่งกำเนิดแสง LED (ไดโอดเปล่งแสง) แบนด์วิดท์ของโหมดค่อนข้างต่ำ (โดยทั่วไป 200MHz) · (กม. ที่ 850 นาโนเมตร)

การใช้งาน: ส่วนใหญ่ใช้ในเครือข่ายความเร็วต่ำรุ่นแรกๆ เช่น 100M Ethernet (100BASE-FX) และ Token Ring

สถานะปัจจุบัน: ผลิตภัณฑ์นี้ล้าสมัยแล้วและส่วนใหญ่ไม่ได้ถูกนำไปใช้งานใหม่แล้ว

2. เส้นใย OM2 (มาตรฐาน ISO/IEC)

ลักษณะ: เส้นผ่านศูนย์กลางแกน 50 μ ม. เส้นผ่านศูนย์กลางของวัสดุหุ้มคือ 125 μ ม. โดยทั่วไปแล้ว เสื้อชั้นนอกจะเป็นสีส้ม

แหล่งกำเนิดแสงและแบนด์วิดท์: ออกแบบมาสำหรับแหล่งกำเนิดแสง LED เป็นหลักเช่นกัน เมื่อเทียบกับ OM1 แล้ว ชิปนี้มีแบนด์วิดท์ที่ได้รับการปรับให้เหมาะสม (แบนด์วิดท์โมดอลสูงสุด 500MHz) · (กม. ที่ 850 นาโนเมตร)

การใช้งาน: รองรับ Gigabit Ethernet (1000BASE-SX) แต่มีระยะการส่งสัญญาณที่สั้นกว่า (สูงสุดประมาณ 550 เมตร)

สถานะปัจจุบัน: เส้นใยชนิดนี้กำลังถูกแทนที่ด้วยเส้นใยคุณภาพสูงกว่าอย่างค่อยเป็นค่อยไป และการใช้งานก็ลดลง

3. เส้นใย OM3 (มาตรฐาน ISO/IEC) - เส้นใยมัลติโหมดที่ปรับให้เหมาะสมสำหรับเลเซอร์ (LOMMF)

ลักษณะ: เส้นผ่านศูนย์กลางแกน 50 μ ม. เพื่อให้แตกต่างออกไป โดยทั่วไปจะใช้ปลอกหุ้มด้านนอกสีฟ้าอมเขียว

เทคโนโลยีหลัก: นี่คือความแตกต่างที่สำคัญ! เส้นใย OM3 ได้รับการออกแบบและปรับแต่งมาโดยเฉพาะเพื่อรองรับแหล่งกำเนิดแสงเลเซอร์ VCSEL (Vertical Cavity Surface Emitting Laser) โดยการปรับปรุงค่าดัชนีหักเหของเส้นใย ทำให้แบนด์วิดท์ในช่วง 850 นาโนเมตรเพิ่มขึ้นอย่างมาก (โดยทั่วไปจะให้แบนด์วิดท์โหมดที่มีประสิทธิภาพ (EMB) สูงถึง 2000 MHz/km)

การใช้งาน: ส่วนใหญ่ใช้สำหรับ 10 Gigabit Ethernet (10GBASE-SR) โดยใช้สายไฟเบอร์ OM3 ทำให้สามารถส่งสัญญาณเครือข่าย 10G ได้ไกลถึง 300 เมตร นอกจากนี้ยังสามารถใช้งานร่วมกับเครือข่าย Gigabit และ 100M ได้อีกด้วย

ความสัมพันธ์กับ G.651: OM3 เป็น 50/125 ที่ได้รับการปรับปรุง μ เส้นใย m ที่มีประสิทธิภาพเหนือกว่าข้อกำหนดของมาตรฐาน G.651 รุ่นก่อนหน้าอย่างมาก

4. G.651 ไฟเบอร์ (ข้อแนะนำของ ITU-T)

คำจำกัดความ: ITU-T G.651 คือข้อกำหนดทั่วไปสำหรับ "50/125" μ "ใยแก้วนำแสงมัลติโหมดแบบไล่ระดับ m" ซึ่งได้นิยามไว้ก่อนหน้านี้ โดยส่วนใหญ่ครอบคลุมคุณลักษณะที่คล้ายกับ OM1 (62.5/125) μ ม) และ OM2 (50/125 μ เส้นใย (ม.)

การจำแนกประเภท: มาตรฐาน G.651 มีการจำแนกประเภทที่ละเอียดกว่านั้น (เช่น G.651.1) แต่โดยทั่วไปแล้ว เส้นใย OM1 และ OM2 สามารถถือได้ว่าเป็นผลิตภัณฑ์เฉพาะที่ตรงตามข้อกำหนด G.651

จุดสำคัญ: G.651 ไม่ได้เทียบเท่ากับ OM3 โดยตรง OM3 เป็นชิปประมวลผลกราฟิก 50/125 รุ่นใหม่ μ ใยแก้วนำแสงชนิด OM3/OM4 มีประสิทธิภาพดีขึ้นอย่างมาก และมาตรฐานของมันเหนือกว่าคำจำกัดความ G.651 เดิมมาก ต่อมา ITU-T ได้ออกข้อกำหนดระดับสูงกว่าที่สอดคล้องกับ OM3/OM4 (เช่น G.651.1 เวอร์ชันต่อมา)

การบำรุงรักษาระบบเดิม: หากคุณพบสายไฟเบอร์ที่มีปลอกสีส้ม แสดงว่าอาจเป็นสาย OM1 หรือ OM2 โปรดทราบว่าสายไฟเบอร์เหล่านี้ไม่สามารถรองรับการส่งข้อมูล 10GbE ในระยะทางไกลได้

เมื่อคุณเห็น G.651: สามารถเข้าใจได้ว่าหมายถึงใยแก้วนำแสงแบบมัลติโหมดที่มีประสิทธิภาพคล้ายกับ OM2 หรือรุ่นก่อนหน้า แต่ขาดคุณลักษณะด้านแบนด์วิดท์สูงของ OM3 และรุ่นที่ใหม่กว่า

กล่าวโดยสรุป การเปลี่ยนจาก OM1 ไปเป็น OM3 (และจากนั้นไปเป็น OM4/OM5) เป็นกระบวนการวิวัฒนาการของการปรับปรุงประสิทธิภาพอย่างต่อเนื่องเพื่อให้ตรงกับความต้องการของเครือข่ายความเร็วสูง G.651 เป็นชื่อมาตรฐานที่กว้างกว่าและเก่ากว่า ซึ่งโดยทั่วไปจะตรงกับไฟเบอร์เกรด OM2 และรุ่นก่อนหน้า
