โหมดเดียวมือถือมัลติโหมด otdr x50

การออกแบบแบบบูรณาการสมาร์ทและทนทาน

ระดับการป้องกัน IP65, กลางแจ้งที่ปรับปรุง

หน้าจอ LCD ป้องกันแสงสะท้อนขนาด 7 นิ้ว

PON ออนไลน์โมดูลทดสอบ (1625nm) เป็นตัวเลือก

โมดูลทดสอบ MMF (850 / 1300nm) เป็นทางเลือก

รองรับจอแสดงผลและอินพุตหลายภาษา


  • ไม่มีรายการ:

    XHO5000
  • สี:

    Yellow
รายละเอียดสินค้า

OTDR มือถือ X-50


X-50 OTDR ผลิตขึ้นด้วยความอดทนและความระมัดระวังดังต่อไปนี้ระดับชาติ มาตรฐานเพื่อรวมประสบการณ์อันยาวนานและเทคโนโลยีที่ทันสมัยภายใต้ การทดสอบเชิงกลทางอิเล็กทรอนิกส์และทางแสงและการประกันคุณภาพที่เข้มงวด ใน อีกวิธีการออกแบบใหม่ทำให้ X-50 ฉลาดและกะทัดรัดมากขึ้น อเนกประสงค์. ไม่ว่าคุณต้องการตรวจจับลิงค์เลเยอร์ในการก่อสร้าง และการติดตั้งเครือข่ายออปติคอลหรือดำเนินการบำรุงรักษาที่มีประสิทธิภาพและ การแก้ไขปัญหา X-50 สามารถเป็นผู้ช่วยที่ดีที่สุดของคุณ

คุณสมบัติ

  • การออกแบบแบบบูรณาการสมาร์ทและทนทาน
  • ระดับการป้องกัน IP65, กลางแจ้งที่ปรับปรุง
  • หน้าจอ LCD ป้องกันแสงสะท้อนขนาด 7 นิ้ว
  • PON ออนไลน์โมดูลทดสอบ (1625nm) เป็นตัวเลือก
  • โมดูลทดสอบ MMF (850 / 1300nm) เป็นทางเลือก
  • รองรับจอแสดงผลและอินพุตหลายภาษา

การประยุกต์ใช้งาน

  • ทดสอบ FTTX ด้วยเครือข่าย PON
  • การทดสอบเครือข่าย CATV
  • เข้าถึงการทดสอบเครือข่าย
  • การทดสอบเครือข่าย LAN
  • การทดสอบเครือข่ายเมโทร
  • การทดสอบในห้องปฏิบัติการและโรงงาน
  • การแก้ไขปัญหาเส้นใยสด



ข้อมูลจำเพาะ


ทั่วไป รายละเอียด

มิติ

253 × 168 × 73.6mm
1.5 กิโลกรัม (รวมแบตเตอรี่)

แสดง

TFT-LCD 7 นิ้วพร้อมไฟแบ็คไลท์ LED (ฟังก์ชั่นหน้าจอสัมผัสเป็นอุปกรณ์เสริม)

อินเตอร์เฟซ

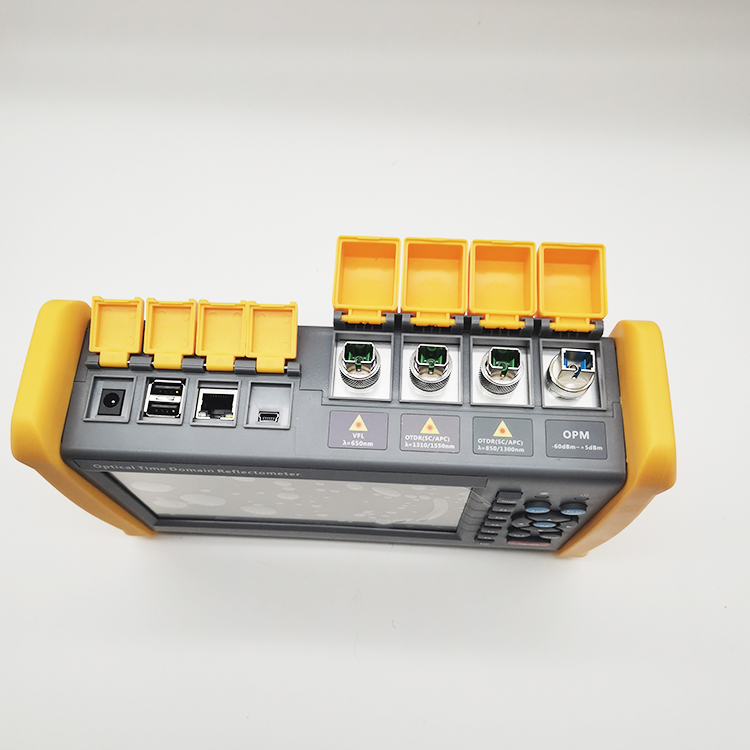

พอร์ต 1 × RJ45, พอร์ต 3 × USB (USB 2.0, พิมพ์ USB × 2, พิมพ์ B USB × 1)

พาวเวอร์ซัพพลาย

10V (dc), 100V (ac) ถึง 240V (ac), 50 ~ 60Hz

แบตเตอรี่

7.4V (dc) /4.4Ah แบตเตอรี่ลิเธียม (พร้อมใบรับรองการจราจรทางอากาศ)
เวลาใช้งาน: 12 ชั่วโมง [1], Telcordia GR-196-CORE
เวลาในการชาร์จ: & lt; 4 ชั่วโมง (ปิดเครื่อง)

ประหยัดพลังงาน

ปิดแบ็คไลท์: ปิดการใช้งาน / 1 ถึง 99 นาที
ปิดอัตโนมัติ: ปิดการใช้งาน / 1 ถึง 99 นาที

การจัดเก็บข้อมูล

หน่วยความจำภายใน: 4GB (ประมาณ 40,000 กลุ่มของเส้นโค้ง)

ภาษา

ผู้ใช้สามารถเลือกได้ (อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, ฝรั่งเศส, เกาหลี, รัสเซีย, สเปนและโปรตุเกส - ติดต่อเราสำหรับความพร้อมของผู้อื่น)

สิ่งแวดล้อม

เงื่อนไข

อุณหภูมิในการทำงานและความชื้น: -10   ~ + 50, ≤95% (ไม่มีการควบแน่น)
อุณหภูมิและความชื้น: -2   ~ + 70, ≤95% (ไม่มีการควบแน่น)
พิสูจน์: IP65 (IEC60529)

อุปกรณ์

มาตรฐาน: หน่วยหลัก, อะแดปเตอร์, แบตเตอรี่ลิเธียม, อะแดปเตอร์ FC, สาย USB, คู่มือผู้ใช้, ดิสก์ซีดี, กระเป๋า
ตัวเลือก: อะแดปเตอร์ SC / ST / LC, อะแดปเตอร์ไฟเบอร์เปลือย

พารามิเตอร์ทางเทคนิค

ชนิด   [2]

การทดสอบความยาวคลื่น
(MM: ± 20nm, SM: ± 10nm)

ช่วงไดนามิก (dB) [3]

เหตุการณ์ / การลดทอน Dead-zone (m) [4]

X-50-M21

850/1300

19/21

0.8 / 4

X-50-MD21

850/1300
1310/1550

19/21
35/33

0.8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0.8 / 4
1/4

X-50-D26

1310/1550

26/24

0.8 / 4

X-50 -D32

1310/1550

32/30

0.8 / 4

X-50-D35

1310/1550

35/33

0.8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0.8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0.8 / 4

ทดสอบพารามิเตอร์

ความกว้างของพัลส์

โหมดเดียว: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
หลายโหมด: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

ทดสอบระยะทาง

โหมดเดียว: 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80 กม., 120 กม., 160 กม., 240 กม
หลายโหมด: 500m, 2km, 5km, 10km, 20km, 40km

การสุ่มตัวอย่างความละเอียด

ขั้นต่ำ 5 ซม

จุดเก็บตัวอย่าง

สูงสุด 128,000 คะแนน

เส้นตรง

≤0.05dB / เดซิเบล

บ่งชี้ขนาด

แกน X: 4m ~ 70m / div, แกน Y: ขั้นต่ำ 0.09dB / div

ความละเอียดของระยะทาง

0.01m

ความแม่นยำของระยะทาง

± (1m + ระยะการวัด× 3 × 10-5 + ความละเอียดการสุ่มตัวอย่าง) (ไม่รวมความไม่แน่นอน IOR)

ความแม่นยำในการสะท้อนแสง

โหมดเดียว: ± 2dB, หลายโหมด: ± 4dB

การตั้งค่า IOR

1.4000 ~ 1.7000, 0.0001 ขั้นตอน

หน่วย

กม. ไมล์ไมล์

รูปแบบการติดตาม OTDR

Telcordia universal, SOR, issue 2 (SR-4731)
OTDR: ผู้ใช้สามารถเลือกได้อัตโนมัติหรือตั้งค่าด้วยตนเอง

โหมดการทดสอบ

Visual fault locator: แสงสีแดงที่มองเห็นได้สำหรับการระบุไฟเบอร์และการแก้ไขปัญหา
แหล่งกำเนิดแสง: แหล่งกำเนิดแสงเสถียร (CW, 270Hz, 1kHz, เอาต์พุต 2kHz)
โพรบกล้องจุลทรรศน์ภาคสนาม

การวิเคราะห์เหตุการณ์เส้นใย

- เหตุการณ์สะท้อนแสงและไม่สะท้อนแสง: 0.01 ถึง 1.99dB (ขั้นตอน 0.01dB)
- ค่าสะท้อนกลับ: 0.01 ถึง 32dB (ขั้นตอน 0.01dB)
- ไฟท้าย / เบรค: 3 ถึง 20dB (ขั้นตอน 1dB)

ฟังก์ชั่นอื่น ๆ

การกวาดตามเวลาจริง: 1Hz
โหมดเฉลี่ย: ตั้งเวลา (1 ถึง 3600 วินาที)
Live Fiber detect: ตรวจสอบแสงการสื่อสารการมีอยู่ของใยแก้วนำแสง
ติดตามการซ้อนทับและการเปรียบเทียบ

โมดูล VFL (Visual Fault Locator เป็นฟังก์ชันมาตรฐาน):

ความยาวคลื่น (± 20nm)

650nm

อำนาจ

10 มิลลิวัตต์ CLASSIII B

พิสัย

12km

เชื่อมต่อ

เอฟซี / UPC

เปิดตัวโหมด

CW / 2Hz

โมดูล PM (Power Meter เป็นฟังก์ชั่นเสริม):

ช่วงความยาวคลื่น (± 20nm)

800 ~ 1700nm

สอบเทียบความยาวคลื่น

850/1300/1310/1490/1550/1625 / 1650nm

ช่วงทดสอบ

พิมพ์ A: -65 ~ + 5dBm (มาตรฐาน); ประเภท B: -40 ~ + 23dBm (ไม่จำเป็น)

มติ

0.01dB

ความถูกต้อง

± 0.35dB ± 1nW

การระบุการปรับ

270 / 1k / 2kHz, Pinput≥-40dBm

เชื่อมต่อ

เอฟซี / UPC

โมดูล LS (แหล่งเลเซอร์เป็นฟังก์ชันเสริม):

การทำงานของความยาวคลื่น (± 20nm)

1310/1550 / 1625nm [5]

กำลังขับ

ปรับได้ -25 ~ 0dBm

ความถูกต้อง

± 0.5dB

เชื่อมต่อ

เอฟซี / UPC

โมดูล FM (ไฟเบอร์สโคปเป็นฟังก์ชันเสริม):

การขยายภาพ

400X

มติ

1.0μm

มุมมองของสนาม

0.40 × 0.31mm

การจัดเก็บ / สภาพการทำงาน

-18   ~ 35

มิติ

235 × 95 × 30mm

เซนเซอร์

1/3 นิ้ว 2 ล้านพิกเซล

น้ำหนัก

150g

ยูเอสบี

1.1 / 2.0

อะแดปเตอร์   [6]

SC-PC-F (สำหรับอะแดปเตอร์ SC / PC)
FC-PC-F (สำหรับอะแดปเตอร์ FC / PC)
LC-PC-F (สำหรับอะแดปเตอร์ LC / PC)
2.5PC-M (สำหรับขั้วต่อ 2.5 มม., SC / PC, FC / PC, ST / PC)

หมายเหตุ:

1 โดยทั่วไปปิดแบ็คไลท์กวาดหยุดที่ 25 องศา 12 ชั่วโมงโดยทั่วไป การทดสอบอย่างต่อเนื่อง
2 รุ่น T40F / T43F / T45F ถูกรวมเข้ากับฟิลเตอร์ออปติคอลซึ่งอนุญาตให้ใช้ ทดสอบเครือข่าย PON ออนไลน์ (โดยใช้ความยาวคลื่น 1625nm) และจะไม่ขัดขวาง สัญญาณไฟเบอร์
3 ช่วงไดนามิกถูกวัดด้วยความกว้างพัลส์สูงสุดเวลาเฉลี่ยคือ 3 นาที SNR = 1; ระดับความแตกต่างระหว่างระดับเสียง RMS และระดับ เมื่อใกล้ถึงจุดสิ้นสุดการกระจายกลับเกิดขึ้น

4 Event dead zone วัดด้วยความกว้างพัลส์ของ 3ns; การลดทอนตาย โซนวัดด้วยความกว้างพัลส์ของ 5ns

5 แหล่งเลเซอร์ 1310 / 1550nm ใช้พอร์ต OTDR1 และ 1625nm หรือ 850 / 1300nm ใช้พอร์ต OTDR2
6 สำหรับอะแดปเตอร์เพิ่มเติมโปรดติดต่อเรา
