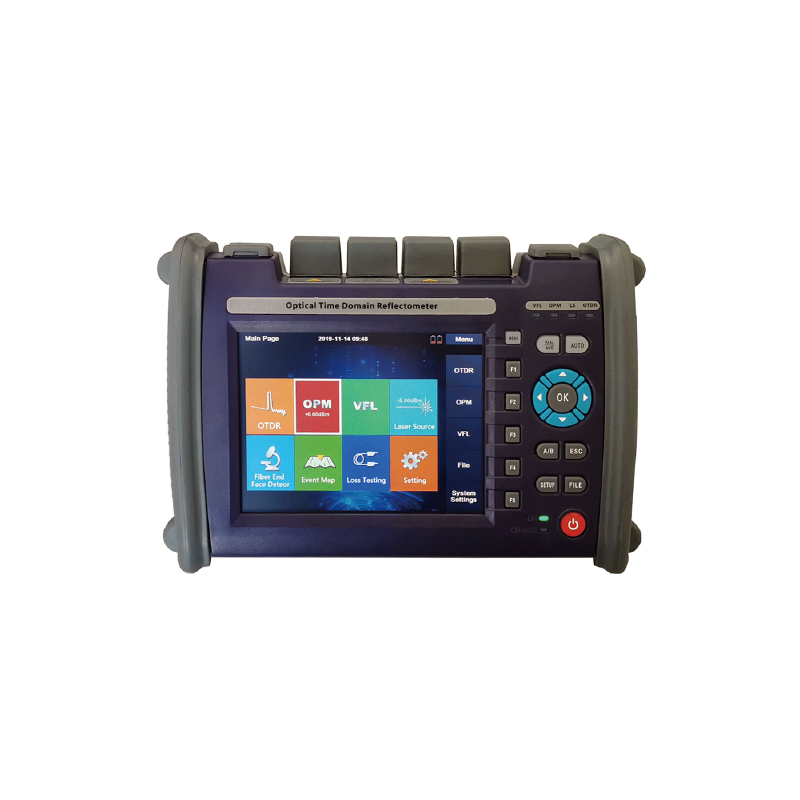

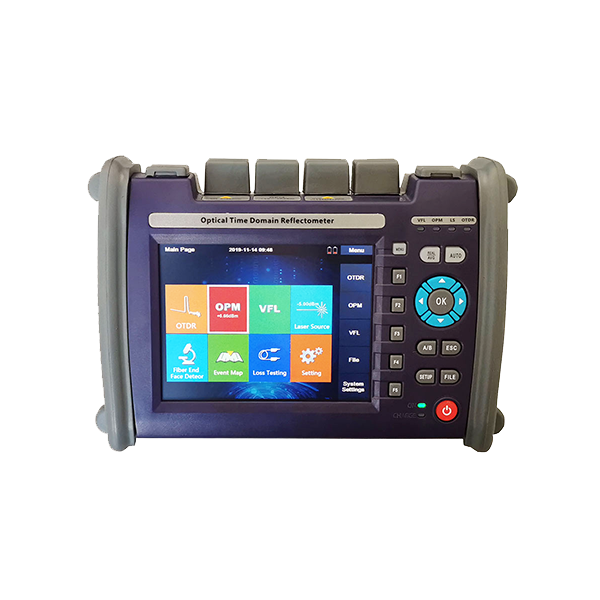

otdr x2100 มือถือมัลติฟังก์ชั่น

มีความยาวคลื่นและช่วงไดนามิกต่างๆ

สัมผัสทางกายภาพและปุ่มทางกายภาพแข็งการออกแบบที่แข็งแกร่ง

ยอดเยี่ยมสำหรับการวัดระยะสั้น, Dead Zone: 0.8m / 4m

ความละเอียดการสุ่มตัวอย่างสูงสุด: 5 ซม

VFL, power meter, แหล่งกำเนิดแสงเลเซอร์, GPS, Wifi / Bluetooth, IOT เป็นอุปกรณ์เสริม

  • ไม่มีรายการ:

    X2100
  • สี:

    Standard
รายละเอียดสินค้า

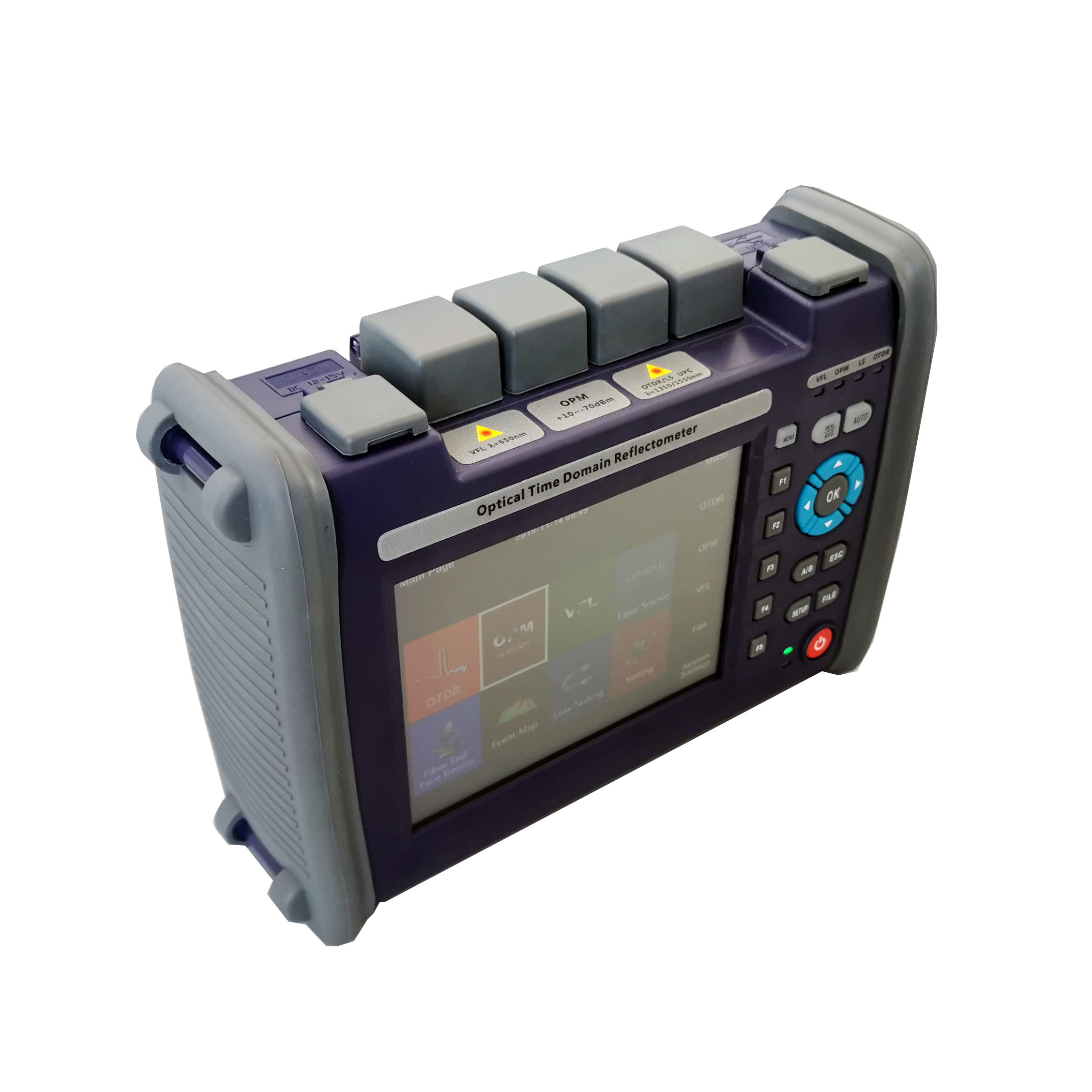

ชุดอเนกประสงค์ OTDR X-2100


X-2100 series OTDR ผลิตขึ้นด้วยความอดทนและความระมัดระวัง มาตรฐานเพื่อรวมประสบการณ์อันยาวนานและเทคโนโลยีที่ทันสมัยภายใต้ การทดสอบเชิงกลทางอิเล็กทรอนิกส์และทางแสงและการประกันคุณภาพที่เข้มงวด ใน อีกวิธีการออกแบบใหม่ทำให้ X-2100 ฉลาดและกะทัดรัดมากขึ้นและ อเนกประสงค์. ไม่ว่าคุณต้องการตรวจจับลิงค์เลเยอร์ในการก่อสร้าง และการติดตั้งเครือข่ายออปติคอลหรือดำเนินการบำรุงรักษาที่มีประสิทธิภาพและ การแก้ไขปัญหา X-2100 สามารถเป็นผู้ช่วยที่ดีที่สุดของคุณ

คุณสมบัติ

  • มีความยาวคลื่นและช่วงไดนามิกต่างๆ
  • ปุ่มแบบสัมผัสและปุ่มทางกายภาพที่แข็งแกร่งทำงานร่วมกันเพื่อประสบการณ์การใช้งานที่สมบูรณ์แบบ
  • ยอดเยี่ยมสำหรับการวัดระยะสั้น, Dead Zone: 0.8m / 4m
  • ความละเอียดการสุ่มตัวอย่างสูงสุด: 5 ซม
  • รองรับฟังก์ชั่นการวิเคราะห์ที่หลากหลายเกี่ยวกับผลการทดสอบ: การสูญเสียการคืนส่วน, การสูญเสียการคืนจุดเหตุการณ์, การเปรียบเทียบหลายเส้นโค้ง, การจับภาพหน้าจออย่างรวดเร็ว
  • ส่วนต่อประสานข้อมูลผู้ใช้ที่สมบูรณ์ : ยูเอสบี (Type A), MINI USB, การ์ด SD
  • VFL, power meter, แหล่งกำเนิดแสงเลเซอร์, GPS, Wifi / Bluetooth, IOT เป็นอุปกรณ์เสริม
  • การออกแบบ GUI ที่ใช้งานง่ายใช้งานง่าย


การประยุกต์ใช้งาน

  • ทดสอบ FTTX ด้วยเครือข่าย PON
  • การทดสอบเครือข่าย CATV
  • เข้าถึงการทดสอบเครือข่าย
  • การทดสอบเครือข่าย LAN
  • การทดสอบเครือข่ายเมโทร
  • การทดสอบในห้องปฏิบัติการและโรงงาน
  • การแก้ไขปัญหาเส้นใยสด


ข้อมูลจำเพาะ

ความยาวคลื่น ( แม็กซ์ : 4 )

สถานะโสด

มัลติ

1310nm , 1550nm , 1625nm , 1650nm

850nm , 1300nm

ช่วงไดนามิก (dB)

26 ~ 42dB

28dB / 30dB

Event / Attenuation Dead Zone

0.8m / 4m

1.2 / 5 เมตร

การสุ่มตัวอย่างขั้นต่ำ

0.0 5m

จุดสุ่มตัวอย่างสูงสุด

256 , 000

เป็นเส้นตรง

0.05dB / เดซิเบล

การแก้ไขความสูญเสีย

0.001dB

ความละเอียดระยะทาง

0.01m

ระยะทาง ความถูกต้อง

± (1m + พิสัย × 3 × 10 -5 + ความละเอียดของการสุ่มตัวอย่าง) ( โดยไม่คำนึงถึงดัชนีการหักเหของแสง )

หน่วยความจำ

& gt; 100000

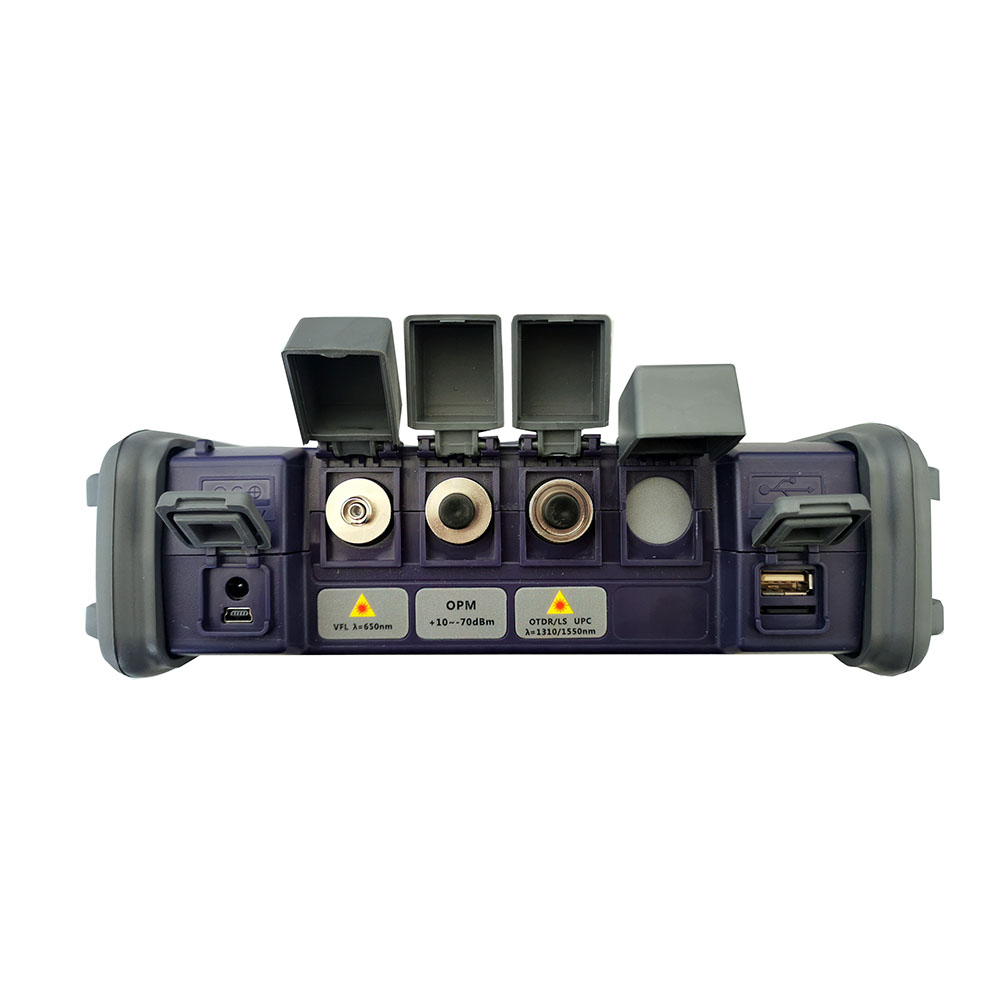

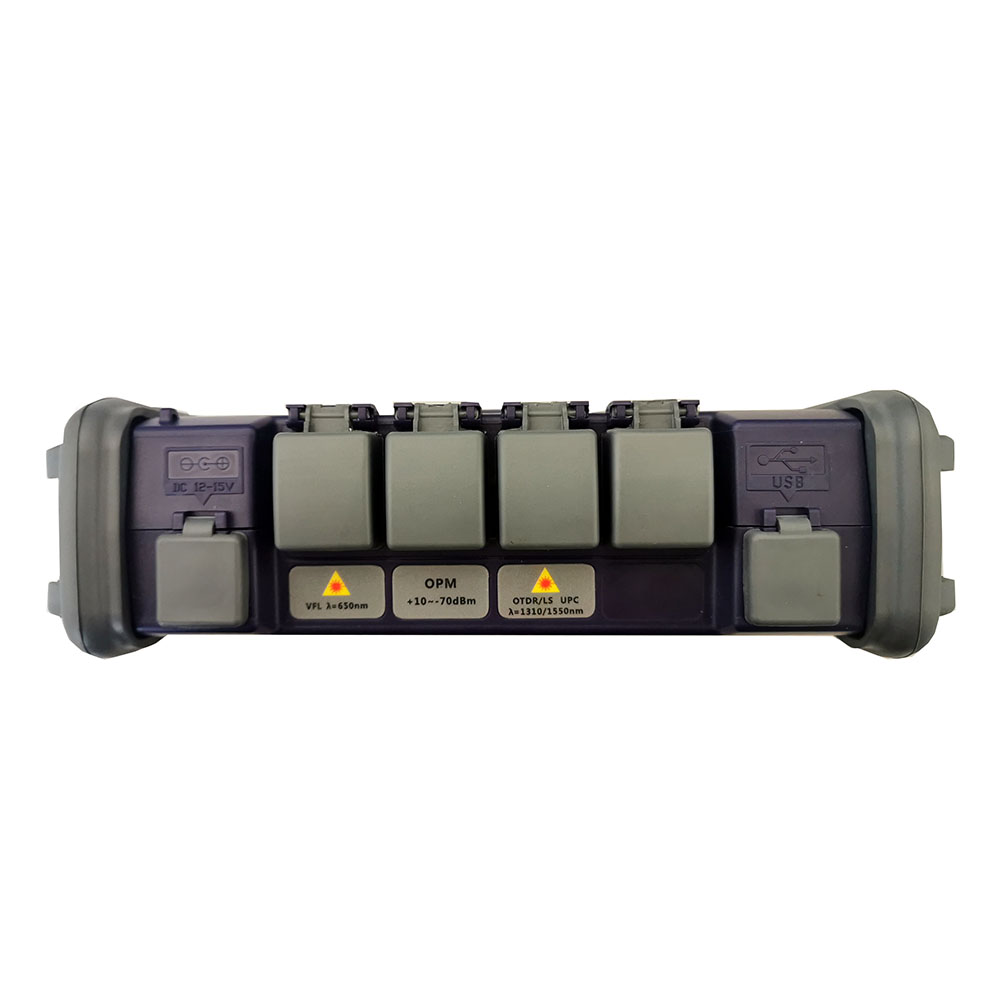

ผม nterface

ยูเอสบี ( ประเภท A × 1 , ประเภท B × 1 )

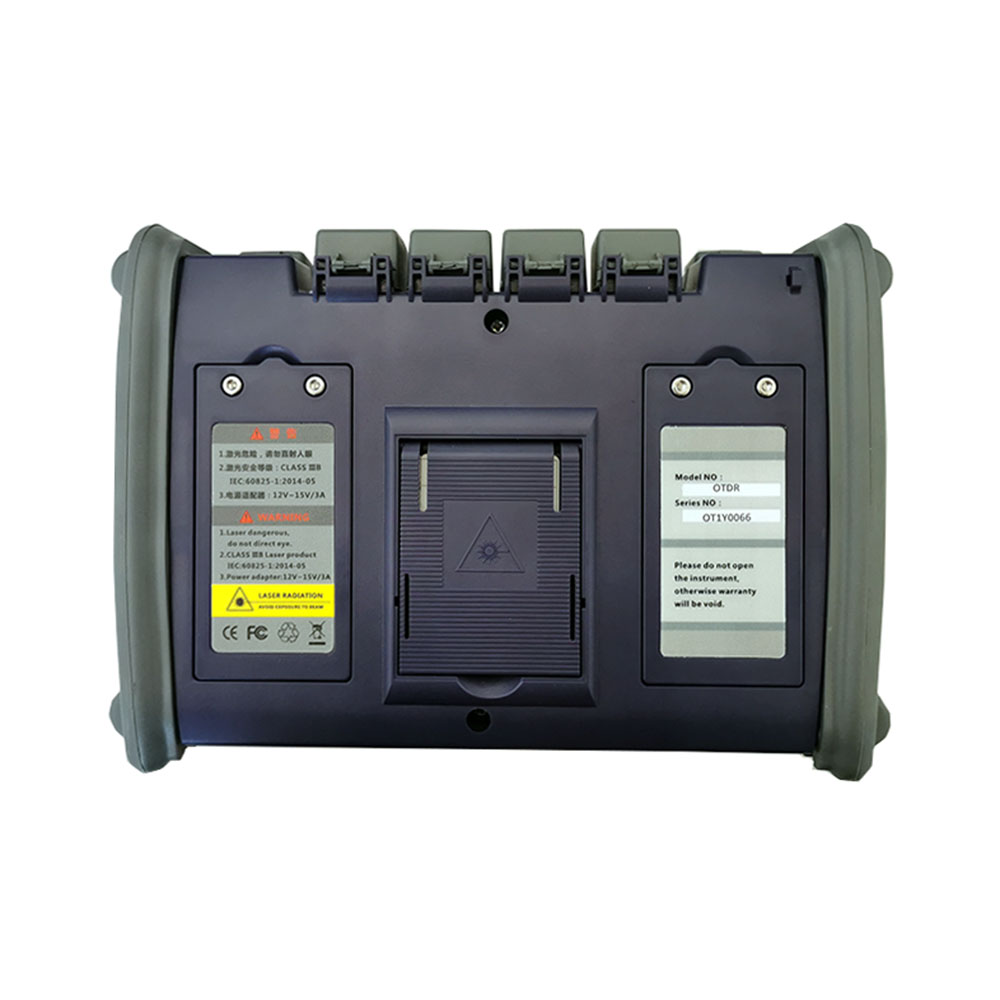

แบตเตอรี่

ความจุของแบตเตอรี่เดียว : 7.4V / 2500mAh , มาตรฐานสอง

T emperature

E อุณหภูมิสภาพแวดล้อม : - 10 ℃ ~ + 50 ℃ ; อุณหภูมิการเก็บรักษา : - 20 ℃ ~ + 70

ความชื้น

≤95% ( ไม่มีการควบแน่น )

ขนาด/ W แปด

215 × 1 55 × 68 mm / 1 0.1 กิโลกรัม ( รวมทั้ง แบตเตอรี่ )


โมดูลตัวเลือก

โมดูล

พารามิเตอร์

บันทึก

VFL

1-20mW

10mW เป็นค่าเริ่มต้น

OPM

ตัวเลือก A : -10dBm ~ -70dBm; ตัวเลือก B : + 23dBm ~ -50dBm

ตัวเลือก A เป็นค่าเริ่มต้น

แหล่งเลเซอร์

เอาท์พุต : -5dBm ± 2dB , ความถี่ : CW / 270Hz / 1kHz / 2KHz

GPS / GNSS

ที่กำหนดเอง

WIFI / บลูทู ธ

ที่กำหนดเอง

โมดูล IOT

ที่กำหนดเอง


คำถามเพิ่มเติมใด ๆ อย่าลังเลที่จะติดต่อเรา!
